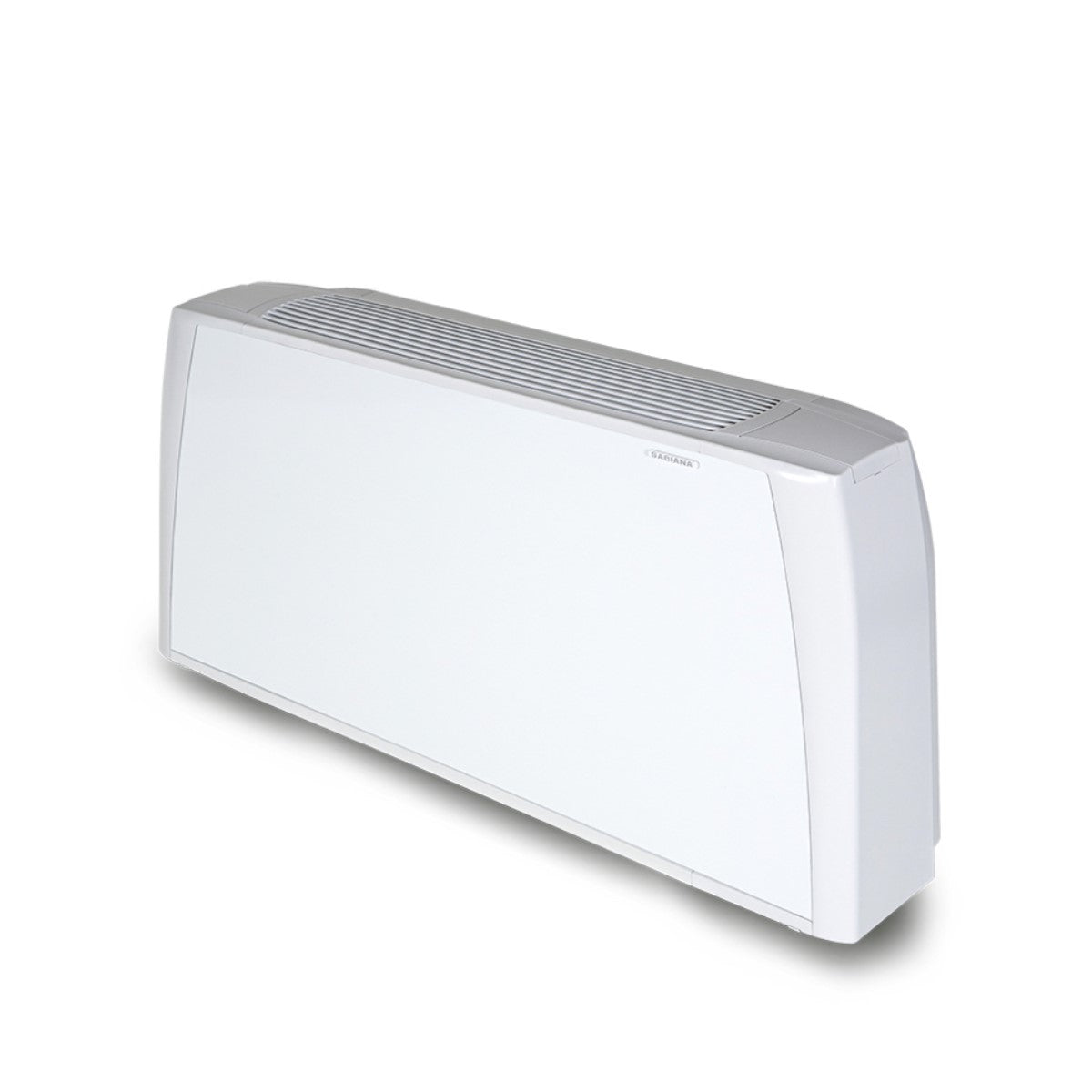

Sabiana Carisma CRC 83 MV ventilatorconvector 2-pijps

De Sabiana Carisma CRC 83 MV is een 2‑pijps ventilatorconvector met centrifugaalventilator en monofase asynchrone motor voor verwarming en koeling.

Belangrijkste kenmerken

• Niet voorzien van steunvoeten; steunvoeten optioneel.
• Voor correcte werking is een bediening vereist (optioneel verkrijgbaar).
• Optioneel: CB 3-snelheden bediening 9066300.
• Optioneel: CT-B 3-snelheden met elektrische thermostaat en schakelaar 9066301.
• Regenererend honingraatfilter van polypropyleen, eenvoudig uitneembaar.
• Behuizing: schokbestendige kunststof zijpanelen; front in verzinkt en voorgelakt staal; uitblaasrooster van kunststof met vaste lamellen aan de bovenzijde.
• Interne draagstructuur: verzinkt staal 1 mm met 3 mm gesloten-cellige PE-isolatie, B‑s2‑d0 EN 13501‑1.
• Ventilatorgroep: dubbel aanzuigende centrifugaalventilatoren met gebalanceerde waaiers (aluminium of kunststof), direct op de motoras.
• Elektromotor: monofase, 6 snelheden (waarvan 3 aangesloten), op antivibratie-steunen; permanente condensator; interne thermische beveiliging met automatische reset; IP 20; isolatieklasse B.
• Warmtewisselaar: koperen buizen met aluminium lamellen; aansluitingen 1/2″ gas binnendraad; collectoren met ontluchting en aftap 1/8″ gas; niet voor corrosieve omgevingen.
• Hydraulische aansluitingen standaard links (van voren gezien); omkeerbaar bij installatie.
• Condensopvangbak in L-vorm; isolatie 3 mm PE (afhankelijk van uitvoering); condensafvoer Ø 15 mm buitenmaat.

Technische gegevens

• Model: CRC 83 MV
• Productcode: 0066008
• Systeem: 2‑pijps
• Luchtdebiet: 655 ~ 1020 ~ 1200 m³/h
• Koelvermogen totaal: 3, 68 ~ 5, 09 ~ 5, 69 kW
• Koelvermogen voelbaar: 2, 82 ~ 4, 02 ~ 4, 55 kW
• Verwarmingsvermogen: 4, 02 ~ 5, 75 ~ 6, 55 kW
• Verwarmingsvermogen (water 70-60 °C): 8, 11 ~ 11, 63 ~ 13, 25 kW
• Drukverlies koeling: 10, 3 ~ 18, 4 ~ 22, 5 kPa
• Drukverlies verwarming: 8, 3 ~ 15, 6 ~ 19, 6 kPa
• Voeding (V/Hz/fase): 220~240/50/1
• Geluidsvermogensniveau: 45 ~ 56 ~ 60 dB(A)
• Geluidsdrukniveau: 36 ~ 47 ~ 51 dB(A)
• Afmetingen (h x b x d): 530 x 1415 x 255 mm
